CDI-enheden:

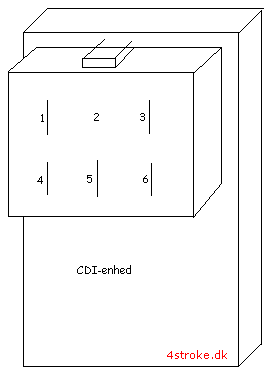

CDI-enhedens stik vil se således ud.

CDI-enheden set ind i CDI stikket.

Benforbindelser:

1 = Signal til CDI fra pickup

2 = Bruges ikke

3 = Til tændspole

4 = Stel

5 = Stop. Når ben nr. 5 får stel brydes tændingen

6 = Strøm til CDI (fra motor, ikke fra batteri)

En ubegrænset CDI-enhed har ikke nogen omdrejningsbegrænsning. Dog ændrer den heller ikke tændingstidspunktet efter motoromdrejninger.
En CDI-enhed der avancerer tændingstidspunktet flytter tidspunktet hvorpå gnisten bliver leveret til tændrøret, efter motorens omdrejninger.
God acceleration, og samtidig mulighed for høje omdrejninger er gevinsten.
